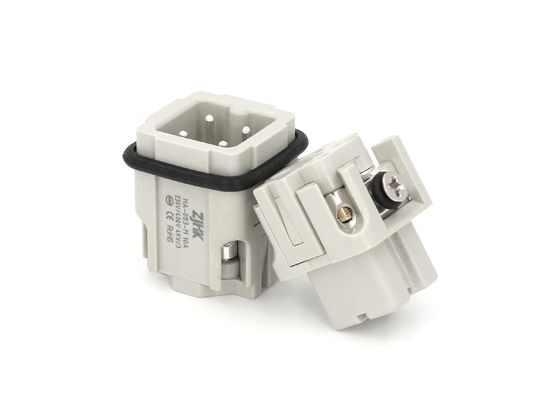

4pin 5 Schrauben-elektrische Hochleistungsverbindungsstücke Pin 10A

Mindestbestellmenge:	1
Preis:	verhandelbar
Standardverpackung:	Standardexport-Kartone
Lieferfrist:	5 Tage
Zahlungsmethode:	L/C, T/T, Western Union, Paypal
Lieferkapazität:	100.000 PC pro Monat

Detailinformationen

Produktbeschreibung

Detailinformationen

Herkunftsort

China

Markenname

Zertifizierung

CE, SGS, CQC, RoHS

Modellnummer

HA-003-M&HA-003-F/HA-004-M&HA-004-F

Auftragsnummer:

Die Kommission hat die Kommission aufgefordert,

Vorbildliches Type::

Schlanke Steckverbinder HA-Serie

Material:

Polykarbonat Sabic 3412 Urkunde

Drahtverbindung:

Schraub

Wohnungen:

H3A-Serie

OEM-Produkte:

Bereitgestellt

Kontaktnummern:

3 und 4

18 bis 14

Hervorheben:

10A Schraubschraubschrauberschlüsse für schwere Elektroanlagen

09200042611 Elektroanschlüsse für schwere Antriebe

Elektrische Verbindungen mit 5 Stift-Schwerlastanschlüssen

Produktbeschreibung

4pinnige 10A-Schraubschraubdrahtverbindung HA 5pinnige Schraubverbindung

Beschreibung

Einfügungen, Schraubendeckung, Männlich und weiblich, Polycarbonat, RAL 7032 (Steingrau), Nennstrom: 10A

Größe: 3 A,

Kontakte: 3, Leiterquerschnitt: 1,0... 2,5 mm2,

Kupferlegierung, Silberplattiert

Ein Schwerlastanschluss ermöglicht eine wirksame elektrische und mechanische Verbindung für verschiedene industrielle Anwendungen.Die Schwerlastanschlüsse bieten einen Schutz von IP65 gegen raue Umgebung und sparen 30~50% an Arbeitskosten bei Installation und WartungDaher wird es in Maschinen, elektrischer Steuerung, Eisenbahnverkehr, Automatisierung, Robotik, Windenergie und Energieverteilung weit verbreitet.

HA-Serie

Technische Merkmale

Spezifikationen	DIN EN 60664
	DIN EN 61984
Einträge
Anzahl der Kontakte	3,4 (16x2) + PE
HA-003/004
Geschlecht	Männlich und weiblich
Nennstrom	10A
Verschmutzungsgrad	Ⅲ
Oder...	10A 250V 4KV 3
HA-010/016/032
Geschlecht	Männlich und weiblich
Nennstrom	16A
Nennspannung	250 V
Nennspannung	4KV
Verschmutzungsgrad 2 Auch	16A 230/400V 4KV 2
Nennspannung Acc. bis UL Csa	600 V
Isolierwiderstand	≥ 10¹⁰Ohm
Material	Polykarbonat
Grenztemperatur	-40°C... +125°C
Mechanisch arbeitende Lebenspaarungszyklen	≥ 500
Kontaktmaterial	Kupferlegierung
Oberfläche	mit einer Breite von nicht mehr als 20 mm
Kontaktwiderstand	≤ 1mΩ
Schraubterminal
Wellenmessgerät	1.0-2,5 mm2
AWG	18 bis 14
Spannungsmoment	0.25Nm ((HA-003/004) oder
	0.5Nm ((HA-010/016/032)

Bilder von HA Männlichen Einlagen

HA-003/004 230V/400V 10A (Schraubendecke)

4pin 5 Schrauben-elektrische Hochleistungsverbindungsstücke Pin 10A 0

4pin 5 Schrauben-elektrische Hochleistungsverbindungsstücke Pin 10A 1

HA-003 230V 10A (Endgeräte für Käfigspangen)

4pin 5 Schrauben-elektrische Hochleistungsverbindungsstücke Pin 10A 3

Aktuelle Tragfähigkeit

Der Stromträger ist durch die Höchsttemperatur der Materialien für Einsätze und Kontakte einschließlich Endgeräte begrenzt.

Mess- und Prüfverfahren gemäß DIN EN 60512-5

4pin 5 Schrauben-elektrische Hochleistungsverbindungsstücke Pin 10A 5

Entwurfszeichnung:

Bestellnummer für H3A Hood&Housing

Hood - Seiteneintritt	H3A-SE-2B-M20	19200031640
Hood - Seiteneintritt	H3A-SE-2B-PG11	09200031640
Hood - Oberste Eingang	H3A-TE-2B-M20	19200031440
Hood - Oberste Eingang	H3A-TE-2B-PG11	09200031440
Hood - Oberste Eingang	H3A-TE-2B-PG13.5	09200031441
Gehäuse - Aufbau der Schotte	H3A-BK-1L	09200030301
Gehäuse - Schotte Montage mit Metalldeckel	H3A-BK-1L-MCV/M	09200030305
Gehäuse - Schotte Montage mit Metalldeckel	H3A-BK-1L-MCV/F	09200030306
Gehäuse - Schottbefestigung mit Seiteneingang	H3A-BK-1L-SE	09200030801
Behausung - Oberflächenbefestigung	H3A-SF-1L-M20	19200031250
Behausung - Oberflächenbefestigung	H3A-SF-1L-PG11	09200031250
Behausung - Oberflächenbefestigung	H3A-SF-1L-PG13.5	09200031251
Behausung - Oberflächenbefestigung	H3A.BC-SF-1L-M20	19200031252
Behausung - Oberflächenbefestigung	H3A.BC-SF-1L-PG11	09200031252
Behausung - Oberflächenbefestigung	H3A.BC-SF-1L-PG13.5	09200031253
Wohnungen - Kabel zu Kabel	H3A-CCT-1L-M20	19200031750
Wohnungen - Kabel zu Kabel	H3A-CCT-1L-PG11	09200031750
Wohnungen - Kabel zu Kabel	H3A-CCT-1L-PG13.5	09200031751

4pin 5 Schrauben-elektrische Hochleistungsverbindungsstücke Pin 10A 8

Häufige Fragen:

1.F: Sind Sie eine Fabrik oder ein Handelsunternehmen?
A: Wir sind die Fabrik in Wenzhou, Provinz Zhejiang, China.

2.F: Können wir unser Logo oder Firmenname auf Ihre Produkte oder das Paket drucken lassen?
A: Sicher. OEM ist willkommen. Ihr Logo kann auf unsere Produkte gestellt werden. Und wir können das Paket nach Ihrem Design machen.

3.F: Wie lange dauert die übliche Zahlungsfrist für Bestellungen?
A:Wir akzeptieren T/T-Bedingungen im Voraus,Western Union.

4- Garantiezeit.
Jedes Qualitätsproblem wird bis zur nächsten Bestellung kostenlos geändert.

5- Kostenlose Probe.
A: Wir liefern kleine Produkte, um die Qualität für Sie zu überprüfen, nur Sie zahlen die Expressgebühren.
