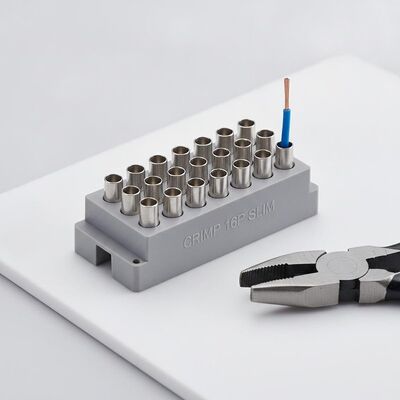

Krempeln von 16-Pin-Schleim-Standard-Einsätzen
  • Name
  • Name
  • Name
  • Name

Krempeln von 16-Pin-Schleim-Standard-Einsätzen

Mindestbestellmenge: 5 Stück/30 Stück/50 Stück
Preis: $2.67/$2.5/$2.33
Lieferfrist: 5 bis 7 Arbeitstage
Zahlungsmethode: T/T
Detailinformationen
Produktbeschreibung
Detailinformationen
Herkunftsort
China
Markenname
ZJHK
Zertifizierung
UL,COC,CE,UKCA,SGS,EAC,RoHS
Modellnummer
HA-016-MC/HA-016-FC
Dokumentieren
HA-016-FC.pdf
Teilenummer:
09200163001/09200163101
Geschlecht:
Männlich weiblich
Nennstrom:
16A
Betriebstemperaturbereich:
-40°C bis +125°C
Gehäuse:
H16A-Serie
Stromspannung:
250V
Anzahl der Kontakte:
16
Hervorheben:

mit einer Breite von nicht mehr als 15 mm

,

schlanke Standard-Anschlusssteckdosen

,

Schwerbetriebscrimping-Inserts

Produktbeschreibung
Crimp-Kontakte 16 Pins Slim Standard Einsätze
Krempeln von 16-Pin-Schleim-Standard-EinsätzenKrempeln von 16-Pin-Schleim-Standard-Einsätzen

HA-016 ist Teil der HA-Heavy-Duty-Steckverbinder-Serie mit Crimp-Anschlussklemmen, die eine stabile elektrische Leistung ohne Erwärmung bieten. Die Verbindung ist robust und hält starken Vibrationen, Stößen, erhöhten Temperaturen und Korrosion stand, was sie ideal für raue Industrieumgebungen macht. Mit einer Nennleistung von 16 A eignet sie sich für Verpackungs-, Textil-, Automatisierungs- und Windkraftanwendungen.
Technische Parameter
Spezifikationen Werte
Anzahl der Kontakte 16
Nennstrom 16A
Nennspannung 250V
Stoßspannungsfestigkeit 4kV
Verschmutzungsgrad 3
Verschmutzungsgrad 2 auch 16A 230/400V 4kV 2
Nennspannung nach UL CSA 600V
Isolationswiderstand ≥1010Ω
Material Polycarbonat
Kompatible Gehäusegröße 16A
Produktzeichnungen
   HA-016-MC
HA-016-MC product drawing and specifications
    HA-016-FC
HA-016-FC product drawing and specifications

Produktübersicht
Krempeln von 16-Pin-Schleim-Standard-Einsätzen
Das Produkt verfügt über numerisch sequenzierte Anschlusskammern für eine präzise Pinbelegung. Die passenden männlichen Crimp-Pins werden durch einen integrierten internen Rückhaltemechanismus sicher an Ort und Stelle gehalten. Zusätzlich werden die seitlichen Metallkomponenten und ihre Schrauben durch eine Kombination aus internen automatisierten Maschinen und manuellen Prozessen montiert.Das Bild zeigt ein passendes Paar von männlichen und weiblichen Einsätzen. Beide erfordern die Verwendung separater Crimp-Pins. Die seitliche, versetzte hervorstehende Struktur dient als Polungsmerkmal, um Fehlsteckungen zu verhindern. Im Vergleich zu anderen Verbindungsmethoden bietet die Crimp-Verbindung eine überlegene mechanische Stabilität und Zuverlässigkeit.

DIE PASSENDEN CRIMP-KONTAKTE

product-350-250product-380-280product-380-280product-380-280

Versilberte 16A männliche Crimp-Kontakte    Versilberte 16A weibliche Crimp-Kontakte    Vergoldete 16A weibliche Kontakte             Vergoldete 16A weibliche Kontakte


PRÜFGERÄTE & PRODUKTION

20250718092943       Krempeln von 16-Pin-Schleim-Standard-Einsätzen

DC-Temperaturanstiegstest: Dieser Test überwacht die Leitertemperatur unter Last, um die sichere Strombelastbarkeit zu ermitteln. Mit zunehmendem Strom verursacht ohmsche Erwärmung einen Temperaturanstieg, der die Strombelastbarkeit reduziert. Die Bewertung berücksichtigt Leitergröße, Umgebungsbedingungen und thermische Eigenschaften, um sichere Betriebsgrenzen festzulegen und Überhitzung in elektrischen Systemen zu verhindern.

Präzisionsautomatisierung für überlegene Qualität: Die Herstellung dieser Schraubverriegelungs-Einsätze erfolgt auf einer vollautomatischen Linie, die eine außergewöhnliche Konsistenz gewährleistet. Wichtige Schritte sind: die präzise Einsetzung von leitfähigen Pins in die Kunststoffkomponente mit einer Genauigkeit von ±0,01 mm; die automatische Befestigung von Schrauben an beiden Kernreihen zur Gewährleistung zuverlässiger Verbindungen; und die Endmontage der Metallhülle und der Seitenplatte. Dieser integrierte Prozess garantiert präzise Abmessungen und gleichbleibend hohe Qualität.


Unternehmensprofil

Krempeln von 16-Pin-Schleim-Standard-Einsätzen

Als Spezialist für Heavy-Duty-Steckverbinder baut Haoke Electric Co., Ltd. seinen Ruf auf technischer Exzellenz und präziser Fertigung auf. Unsere fortschrittlichen automatisierten Produktionsanlagen und unser engagiertes F&E-Team ermöglichen es uns, maßgeschneiderte Hochleistungs-Steckverbinderlösungen für anspruchsvolle Industrieumgebungen anzubieten. Das Engagement des Unternehmens für Qualität und Sicherheit wird durch UL-, CQC-, CE-, UKCA- und EAC-Zertifizierungen bestätigt, während unsere globale Reichweite – mit starker Präsenz in Europa und Amerika – durch Partnerschaften mit internationalen Marktführern gefestigt wird. Haoke spielt eine Schlüsselrolle bei der Ermöglichung intelligenter Konnektivität und der Förderung industrieller Innovation.
